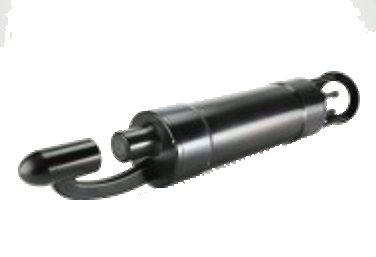

Obrazowanie cząstek zawieszonych w wodzie LISST-Holo2

Ta sama oryginalna obudowa zawiera teraz 8-godzinny akumulator i 237 GB pamięci danych. Szybkość przetwarzania na jednostkę obrazowanej objętości wody jest szybsza niż konkurencja.

Unikalna nowa funkcja zawiera tysiące hologramów opartych na bogactwie obrazów – innowacja Sequoia, która zapewnia szybki przegląd kolekcji hologramów.

Umożliwia przechwytywanie hologramów o 100X szybciej, co czyni go najszybszym. Wewnętrzna pamięć o pojemności 237 GB mieści do 118 000 hologramów. Szybkie przechwytywanie hologramu umożliwia badanie zjawisk takich jak cienkie warstwy. Użytkownicy często zastanawiają się, jak szybko ocenić te dziesiątki tysięcy hologramów. Sequoia jest pionierem algorytmu rankingowego. Teraz możesz zobaczyć swoje hologramy uszeregowane według bogactwa zdjęć .

W przeciwieństwie do innych podwodnych systemów holograficznych, nasze urządzenie posiada wbudowany potężny akumulator NiMH w tej samej oryginalnej obudowie. Instrument ten jest samodzielny, gotowy do zaprogramowania i użycia.

LISST-Holo2 ogląda największą ilość na obraz konkurencyjnych systemów. Szybkość przetwarzania na jednostkę obrazowanej objętości jest szybsza niż konkurencyjnego systemu.

Oprogramowanie do przetwarzania danych jest wliczone w cenę. Holo-Batch przetwarza wybraną grupę hologramów, a Holo-Detail umożliwia szczegółowe ręczne badanie poszczególnych hologramów. Przetworzone hologramy dają ostre obrazy w płaszczyźnie ostrości. Oblicza się również rozkład wielkości cząstek.

Duża otwarta ścieżka LISST-Holo2 umożliwia cząstkom swobodne przechodzenie przez objętość próbki przy minimalnym zakłóceniu.

Rysunki poniżej: (po lewej) Obejrzyj suwak u dołu, wskazując położenie płaszczyzny, na której skupia się obraz; różne cząstki skupiają się w różnych odległościach od okna optycznego; osie są w mikronach, a (po prawej) zbiór obrazów, dzięki uprzejmości dr. Johna Ryana, MBARI.

Parametry mierzone

• 2 MB Hologram zawierający wzór interferencji wszystkich cząstek w wiązce laserowej
• Głębokość
• Temperatura
• Znacznik czasu na każdym hologramie

Parametry uzyskane podczas przetwarzania hologramu:

• Dystrybucja wielkości cząstek (PSD)
• Odchylenie standardowe PSD
• Koncentracja obszaru cząsteczek
• Średnia wielkość cząstek
• 5-sekundowy czas przetwarzania na 1 cm 3 objętości w obrazie, w MATLAB (typowy, PC z 2,2 GHz)
• Rozkład wielkości cząstek i zakres stężenia ~ 25-2500μm zakres wielkości
• Wartości tłumienia wiązki od 0 do 4 m-1
• Maksymalne stężenie od 0 do 50 mg / l, w zależności od wielkości ziarna.

• Monitorowanie obiektów
• Weryfikacja pomieszczenia i analiza trendów
